PID DC MOTOR CONTROLLER

PID DC MOTOR CONTROLLER

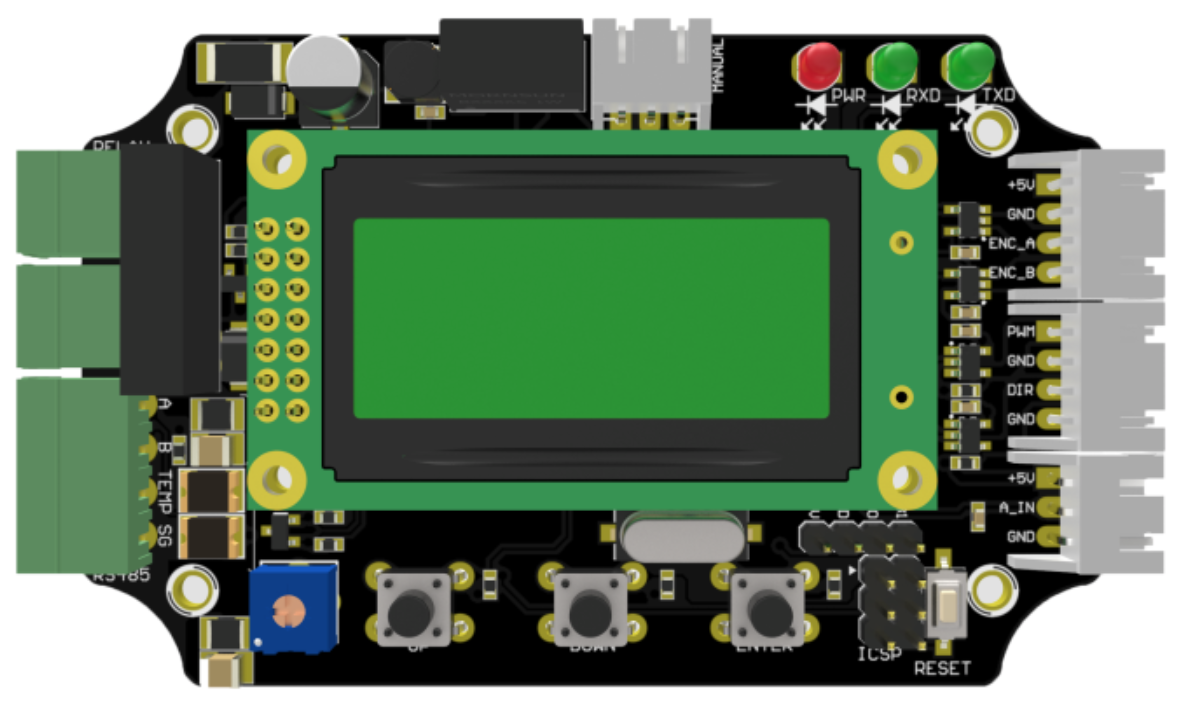

Bộ điều khiển PID này được thiết kế đặc biệt cho động cơ DC.

Người dùng có thể thay đổi các thông số kp, ki, kd bằng cách sử dụng các nút cài đặt. Tất cả các thông số đều được hiển thị trên màn hình LCD 8x2 của charater.

Nó cũng có chân cắm encoder tương đối để đọc vị trí và vận tốc của động cơ. Trình điều khiển xuất tín hiệu xung và dir tới bảng điều khiển cầu H để điều khiển động cơ.

Tín hiệu đầu vào có thể được nhận qua socket RS485 hoặc bằng socket Analog.

TECHNICAL SPECIFICATIONS

Điện áp cung cấp: 24 VDC

Dòng điện tối đa: 200 mA

Công suất tối đa: 1 W

CPU: vi điều khiển 8 bit

Loại đầu vào điều khiển: Tương tự hoặc kỹ thuật số

Tín hiệu đầu ra: Pulse, dir

Đầu vào bộ mã hóa: Tương đối

Giao diện: RS485

Màn hình: Charater LCD 8x2

Các tính năng khác: Bảo vệ quá dòng. Cài đặt thông số thông qua các nút nhấn

Kích thước (LxWxH): 90x57x30 mm
